PBG1-500/6Y礦用隔爆型永磁機構高壓真空配電裝置- 濟寧永煤工礦機械有限公司

發布日期:2020-08-25瀏覽次數:332

主要技術參數

◆額定電壓:10(6)kV

◆額定頻率:50Hz

◆額定電流:50、75、100、150、200、250、300、400、500、600、630A

◆額定短路開斷電流(有效值):12.5kA(BC開關為10kA)

◆額定短路關合電流(峰值):31.5kA

◆額定短時(4S)耐受電流:12.5kA

◆額定峰值耐受電流:31.5kA

◆永磁機構真空斷路器機械壽命:50000次

◆BC開關、真空接觸器機械壽命:1000000次

◆額定絕緣水平

產品結構、外形及安裝尺寸

   配電裝置的總體結構、外形及安裝尺寸、電纜軟聯臺結構、紫銅棒硬聯臺結構。配電裝置可分為隔爆箱體、手車及底架三大部分,隔爆箱體又分為手車腔、接線腔及左右聯臺筒等主要部分。手車腔與接線腔的中間隔板上裝有6個高壓隔爆絕緣插座及低壓隔爆絕緣插座及低壓隔爆接線柱。手車上裝有真空斷路器、電壓互感器、電流互感器、高壓熔斷器、壓敏電阻及高壓插頭。手車腔的門上裝有微機綜合保護裝置、觀察窗、電度表及電動控制按鈕等,手車腔右側板上裝有短路器手動合閘手柄、機械分閘旋鈕、手車操動手柄及機械聯鎖等。接線腔分為上下兩室(中間隔板不起隔爆作用),在下室的高壓電纜引入裝置內側裝有一只零序電流互感器,下室的底板上還裝有小出線嘴,用戶可以引出控制線,實現遠方控制。下室內裝有終端電阻,它接在接線柱上,如果用戶使用的負載電纜是UGSP型監視屏蔽電纜,并要求絕緣監視保護時,請將終端電阻取下,將電纜中的監視線與地線分別接到原終端電阻的兩個接線柱上,終端電阻接在電纜另一端(位于移動變壓器電源進線盒內)的監視線與地線之間。

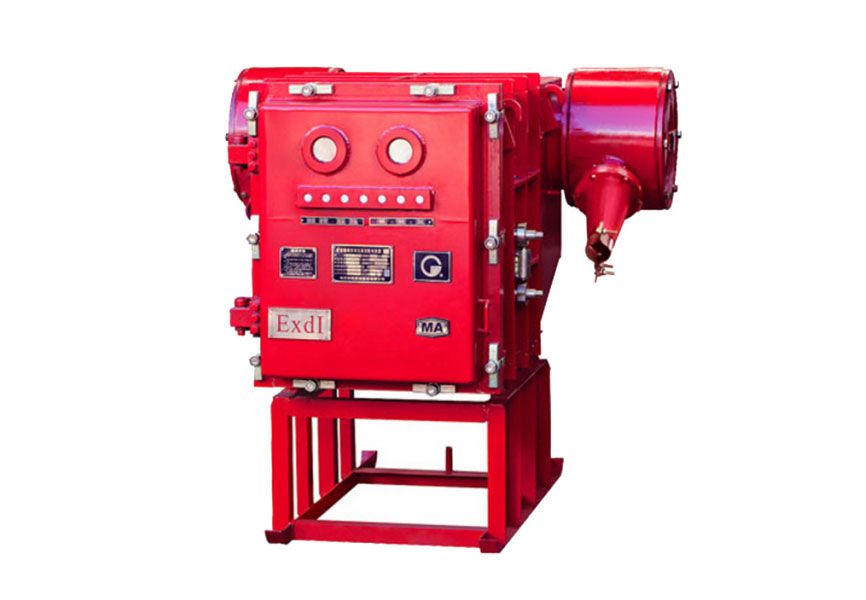

PBG1-500/6Y礦用隔爆型永磁機構高壓真空配電裝置- 濟寧永煤工礦機械有限公司(圖1)
